وحدة معالجة بتقنية أغشية المفاعلات الحيوية MBR Membrane Modules
للاستفسار

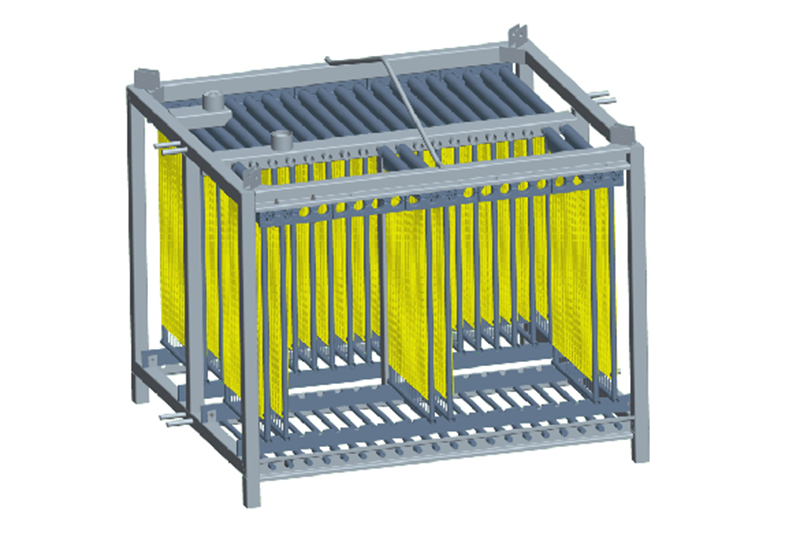

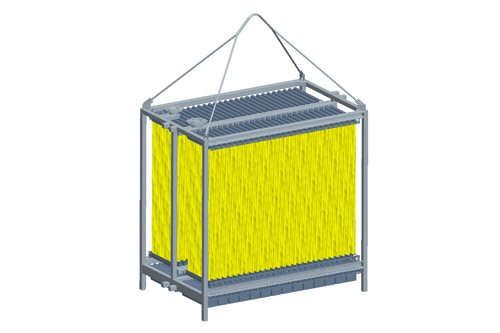

وحدة مفاعلات الأغشية، أو وحدة أغشية المفاعلات الحيوية (MBR)، وحدة معالجة مياه الصرف الصحي تتكون من أغشية المفاعلات الحيوية (MBR)، منفذ خروج أنابيب المياه وإطار الوحدة. وحدات أغشية المفاعلات الحيوية (MBR) مغمورة في الغالب مباشرة في خزان المفاعل بدون الحاجة لوعاء الضغط، والتي تعرف باسم المفاعل الحيوي الغشائي المغمور (SMBR) أو المفاعل الحيوي الغشائي الغاطس (IMBR). إطاروحدة أغشية المفاعلات الحيوية (MBR) مكون من الفولاذ المقاوم للصدأ 304/316 أو مادة FRPP، يتميز بمقاومة التآكل الممتازة والمتانة العالية. وحدتنا من أغشية المفاعلات الحيوية (MBR) متوفر بتركيبة طبقة واحدة أو طبقتين، ومرتب بنمط صف واحد أو متعدد الصفوف.
- التطبيقات
- الخصائص
- المواصفات
- الموديل
التطبيقات
- تطوير وتحديث محطات محكات معالجة مياه الصرف الصحي الحالية؛
- معالجة مياه الصرف الصحي المحلية للمناطق الحضرية والريفية؛
- معالجة مياه الصرف للتطبيقات الكبية وتربية الحيوانات؛
- معالجة مياه الصرف الصحي الصناعية لصناعة الورق ولب الورق، الصناعة الصيدلانية، الطباعة الصباغة، الألياف الكيميائية، صناعة الأغذية والمشروبات، الطلاء بالكهرباء، الخ.؛
الخصائص
- وحدة المفاعلات الغشائية يمكنها تنفيذ عمليات فصل السائل عن المواد الصلبة العالقة بكفاءة عالية، إنتاج مياه صرف ذات جودة عالية بدرجة تعكر ومواد صلبة عالقة قريبة من الصفر المناسبة للاستخدام المباشر، وبالتالي تحقق الغرض من إعادة تدوير مياه الصرف الصحي.
- أغشية المفاعلات الحيوية (MBR) تتميز بمعدل الاستبعاد العالي جداً، وهذا يعني الاحتفاظ المفترض لكل الكائنات الحية الدقيقة ضمن المفاعل، وتحقق زمن احتجاز هيدرليكي مستقل تماماً (HRT) وزمن الاحتفاظ بالحمأة (SRT)، حيث يمكن التحكم بشهولة ومرونة في النظام.
- توفر أغشية المفاعلات الحيوية (MBR) الكفاءة العالية في إوالة النيتروجين والفسفور.
- مشغلي المفاعل البيولوجي عند معدل تحميل حجمي عالي مع زمن الاحتفاظ بالحمأة الطويل (SRT) للمحافظة على التقليل من محتوى الحمأة.
- بفضل استخدام وحدة المفاعل الغشائي، فإن محطة معالجة مياه البحر يمكنها أن تتخلص من الحاكة لخزان الترسيب، وتوفر بشكل كبير في المساحة المستغلة وتكلفة الاستثمار.
- بفضل أعتماد نظام التحكم الآلي PLC، فإن أغشية المفاعلات الحيوية (MBR) يمكنها تنفيذ التحكم الالي.
المواصفات
| مواصفات مياه الصرف الخام | |
| مصادر المياه | مياه الصرف الصحي البلدية، مياه الصرف السكنية، مياه الصرف الصحي للصناعة الغذائية، مياه الصرف الصحي الصناعية، مياه الصرف الصحي للمناجم، مياه الصرف الصحي للصناعة الكيميائية |
| الرقم الهيدروجيني PH | 2-12 |
| أقصى تركيز للحمأة | 15000ppm |
| أقصى قياس للجسيمات | ≤2mm |
| محتوى FOG (دهون، زيت، وشحوم) | ＜2mg/L |
| BOD | ＜400mg/L |
| NH3-N | ＜50mg/L |
| مواصفات المياه المعالجة | |
| Suspended solids | ＜1mg/L |
| SDI | ＜3 |
| Turbidity | ＜0.5NTU |
| Coliform organisms | 100/100ml |
| NH3-N | ＜50mg/L |
| المواصفات التشغيلية | |
| الترشيح | ترشيح الضغط السالب |
| التنظيف | الشطف الهوائي، الغسيل العكسي |
| درجة حرارة التشغيل | 5-45°C |
| ضغط الشفط | 0.01-0.05Mpa |
| أقصى ضغط عبر الأغشية (TMP) | 0.05Mpa |
| NH3-N | ＜50mg/L |
خيارات وحدة معالجة مياه الصرف بأغشية المفاعلات الحيوية المدمج (MBR)
إذا لم تجد ما تطلع إليه، من فضلك اتصل بنا للحصول على المنتج المخصص.
اكتشف نطاقنا من وحدات الأغشية فيما يلي. إذا لم تجد ما تطلع إليه، من فضلك اتصل بنا للحصول على متطلباتك..

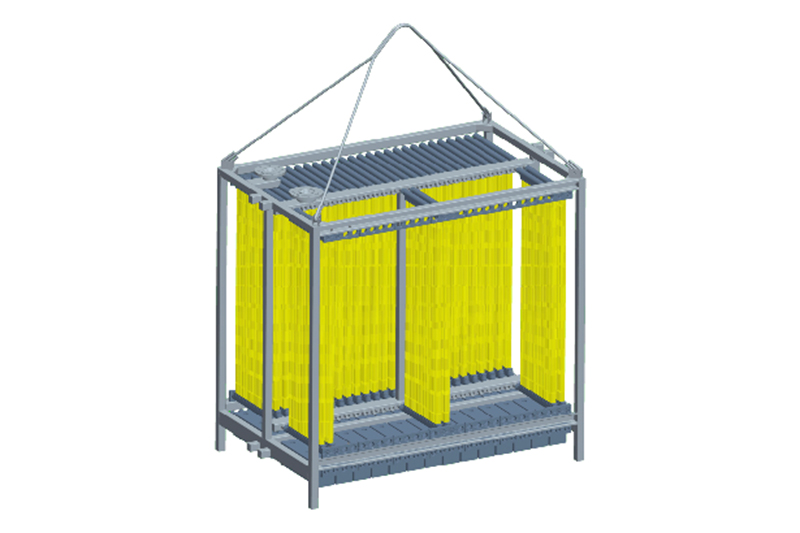

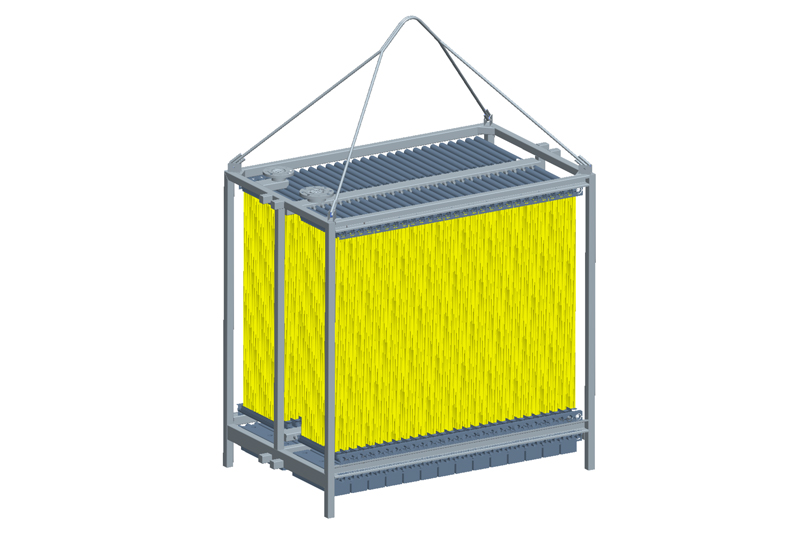

وحدات الأغشية 1000-12W (طبقة واحدة، صف بطبقتين)
| الموديل | طول إطار الوحدة (التباعد 65 مم) | طول إطار الوحدة (التباعد 85 مم) | عرض إطار الوحدة | إرتفاع إطار الوحدة | إنتاج التصميم | المساحة الكلية | فتحة الخروج | فتحة الدخول | معدل التهوية |
| LF1000-12W-20 | 785mm | 965mm | 1280mm | 1060mm | 3.0m³/h | 200m² | DN40 | DN40 | 60m³/h |
| LF1000-12W-24 | 915mm | 1135mm | 3.6m³/h | 240m² | DN50 | DN50 | 72m³/h | ||
| LF1000-12W-28 | 1045mm | 1305mm | 4.2m³/h | 280m² | 84m³/h | ||||
| LF1000-12W-32 | 1175mm | 1475mm | 4.8m³/h | 320m² | DN65 | DN65 | 96m³/h | ||
| LF1000-12W-36 | 1305mm | 1645mm | 5.4m³/h | 360m² | 108m³/h | ||||
| LF1000-12W-40 | 1435mm | 1815mm | 6m³/h | 400m² | 120m³/h | ||||
| LF1000-12W-44 | 1565mm | 1985mm | 6.6m³/h | 440m² | 132m³/h | ||||
| LF1000-12W-48 | 1695mm | 2155mm | 7.2m³/h | 480m² | DN80 | DN80 | 144m³/h | ||
| LF1000-12W-52 | 1825mm | 2325mm | 7.8m³/h | 520m² | 156m³/h | ||||
| مادة إطار الوحدة | الخيارات: الفولاذ المقاوم للصدأ SS304 (I)، SS316 (II) | ||||||||
| بارامترات جودة المياه الخام | أقصى قياس للجسيمات: محتوى FOG أقل من 2 مم (دهون، زيت، وشحوم): 2 ملي جم لكل لتر، أقصى تركيز للحمأة: 10000 ملي جم لكل لتر | ||||||||
| ظروف الغسيل العكسي والاختبار | ضغط الشفط: أقل من 0.05 ميجا باسكال، ضغط ماء الغسيل العكسي: 0.1 ميجا باسكال، اختبار ضغط الهواء: 0.1 ميجا باسكال | ||||||||

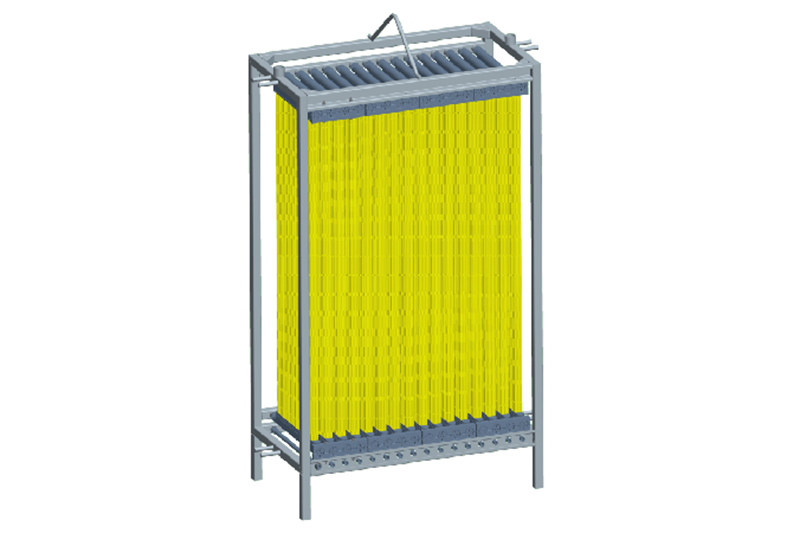

وحدات الأغشية 1000-11W (طبقة واحدة، صف واحد)
| الموديل | طول إطار الوحدة (التباعد 65 مم) | طول إطار الوحدة (التباعد 85 مم) | عرض إطار الوحدة | إرتفاع إطار الوحدة | إنتاج التصميم | المساحة الكلية | فتحة الخروج | فتحة الدخول | معدل التهوية |
| LF1000-11W-4 | 395mm | 455mm | 620mm | 1060mm | 0.6m³/h | 40m² | DN25 | DN25 | 12m³/h |
| LF1000-11W-6 | 525mm | 625mm | 0.9m³/h | 60m² | 18m³/h | ||||
| LF1000-11W-8 | 655mm | 795mm | 1.2m³/h | 80m² | 24m³/h | ||||
| LF1000-11W-10 | 785mm | 965mm | 1.5m³/h | 100m² | DN32 | DN32 | 30m³/h | ||
| LF1000-11W-12 | 915mm | 1135mm | 1.8m³/h | 120m² | 36m³/h | ||||
| LF1000-11W-14 | 1045mm | 1305mm | 2.1m³/h | 140m² | DN40 | DN40 | 42m³/h | ||
| LF1000-11W-16 | 1175mm | 1475mm | 2.4m³/h | 160m² | 48m³/h | ||||
| LF1000-11W-18 | 1305mm | 1645mm | 2.7m³/h | 180m² | 54m³/h | ||||
| LF1000-11W-20 | 1435mm | 1815mm | 3.0m³/h | 200m² | 60m³/h | ||||
| مادة إطار الوحدة | الخيارات: الفولاذ المقاوم للصدأ SS304 (I)، SS316 (II) | ||||||||
| بارامترات جودة المياه الخام | أقصى قياس للجسيمات: محتوى FOG أقل من 2 مم (دهون، زيت، وشحوم): 2 ملي جم لكل لتر، أقصى تركيز للحمأة: 10000 ملي جم لكل لتر | ||||||||
| ظروف الغسيل العكسي والاختبار | ضغط الشفط: أقل من 0.05 ميجا باسكال، ضغط ماء الغسيل العكسي: 0.1 ميجا باسكال، اختبار ضغط الهواء: 0.1 ميجا باسكال | ||||||||

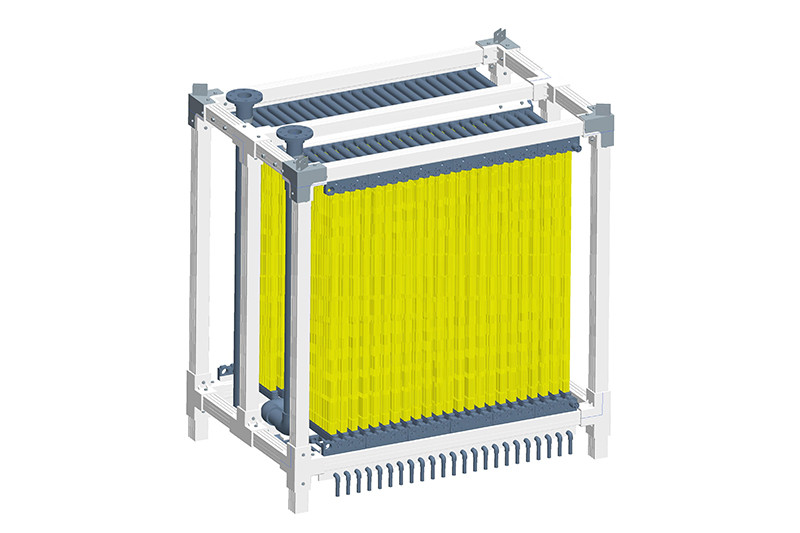

وحدات الأغشية1500-12W (طبقة واحدة، صف بطبقتين)
| الموديل | طول إطار الوحدة (التباعد 65 مم) | طول إطار الوحدة (التباعد 85 مم) | عرض إطار الوحدة | إرتفاع إطار الوحدة | إنتاج التصميم | المساحة الكلية | فتحة الخروج | فتحة الدخول | معدل التهوية |
| LF1500-12W-20 | 785mm | 965mm | 1280mm | 1880mm | 6.0m³/h | 400m² | DN50 | DN50 | 84m³/h |
| LF1500-12W-24 | 915mm | 1135mm | 7.2m³/h | 480m² | DN65 | DN65 | 100.8m³/h | ||
| LF1500-12W-28 | 1045mm | 1305mm | 8.4m³/h | 560m² | 117.6m³/h | ||||
| LF1500-12W-30 | 1110mm | 1390mm | 9m³/h | 600m² | 126m³/h | ||||
| LF1500-12W-32 | 1175mm | 1475mm | 9.6m³/h | 640m² | 134.4m³/h | ||||
| LF1500-12W-36 | 1305mm | 1645mm | 10.8m³/h | 720m² | DN80 | DN80 | 151.2m³/h | ||
| LF1500-12W-40 | 1435mm | 1815mm | 12m³/h | 800m² | 168m³/h | ||||
| LF1500-12W-42 | 1500mm | 1900mm | 12.6m³/h | 840m² | 176.4m³/h | ||||
| LF1500-12W-46 | 1630mm | 2070mm | 13.8m³/h | 920m² | DN100 | DN80 | 193.2m³/h | ||
| LF1500-12W-48 | 1695mm | 2155mm | 14.4m³/h | 960m² | 201.6m³/h | ||||
| LF1500-12W-52 | 1825mm | 2325mm | 15.6m³/h | 1040m² | 218.4m³/h | ||||
| LF1500-12W-56 | 1955mm | 2495mm | 16.8m³/h | 1120m² | 235.2m³/h | ||||
| مادة إطار الوحدة | الخيارات: الفولاذ المقاوم للصدأ SS304 (I)، SS316 (II) | ||||||||
| طريقة التهوية | الخيارات: أنبوب تهوية الخط المستقيم القياسي (i)، ناشر الفقاعات الكبيرة (ii) | ||||||||
| بارامترات جودة المياه الخام | أقصى قياس للجسيمات: محتوى FOG أقل من 2 مم (دهون، زيت، وشحوم): 2 ملي جم لكل لتر، أقصى تركيز للحمأة: 10000 ملي جم لكل لتر | ||||||||
| ظروف الغسيل العكسي والاختبار | ضغط الشفط: أقل من 0.05 ميجا باسكال، ضغط ماء الغسيل العكسي: 0.1 ميجا باسكال، اختبار ضغط الهواء: 0.1 ميجا باسكال | ||||||||

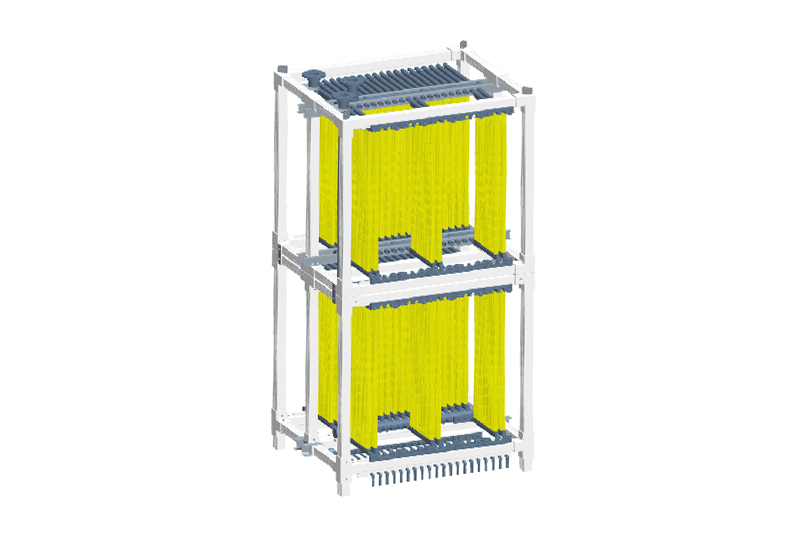

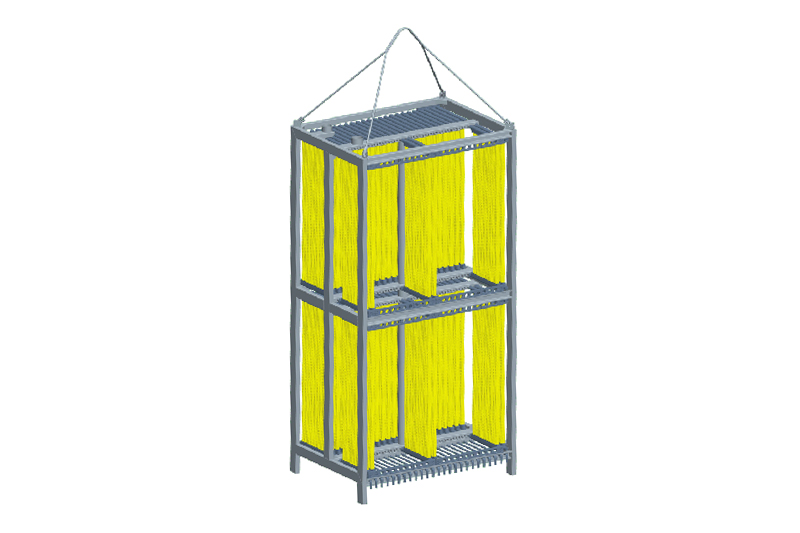

وحدات الأغشية1500-22W (طبقتين ، صف بطبقتين)
| الموديل | طول إطار الوحدة (التباعد 65 مم) | طول إطار الوحدة (التباعد 85 مم) | عرض إطار الوحدة | إرتفاع إطار الوحدة | إنتاج التصميم | المساحة الكلية | فتحة الخروج | فتحة الدخول | معدل التهوية |
| LF1000-22W-76 | 1370mm | 1730mm | 1280mm | 1860mm | 11.4m³/h | 760m² | DN80 | DN80 | 228m³/h |
| LF1000-22W-84 | 1500mm | 1900mm | 12.6m³/h | 840m² | 252m³/h | ||||
| LF1000-22W-88 | 1565mm | 1985mm | 13.2m³/h | 880m² | DN100 | DN100 | 264m³/h | ||
| LF1000-22W-100 | 1760mm | 2240mm | 15m³/h | 1000m² | 300m³/h | ||||
| LF1500-22W-76 | 1370mm | 1730mm | 3660mm | 22.8m³/h | 1520m² | 266m³/h | |||
| LF1500-22W-80 | 1435mm | 1815mm | 24m³/h | 1600m² | 280m³/h | ||||
| LF1500-22W-84 | 1500mm | 1900mm | 25.2m³/h | 1680m² | 294m³/h | ||||
| LF1500-22W-88 | 1565mm | 1985mm | 26.4m³/h | 1760m² | 308m³/h | ||||
| LF1500-22W-96 | 1695mm | 2155mm | 28.8m³/h | 1920m² | 336m³/h | ||||
| LF1500-22W-100 | 1760mm | 2240mm | 30m³/h | 2000m² | 350m³/h | ||||
| مادة إطار الوحدة | الخيارات: الفولاذ المقاوم للصدأ SS304 (I)، SS316 (II) | ||||||||
| طريقة التهوية | الخيارات: أنبوب تهوية الخط المستقيم القياسي (i)، ناشر الفقاعات الكبيرة (ii) | ||||||||
| بارامترات جودة المياه الخام | أقصى قياس للجسيمات: محتوى FOG أقل من 2 مم (دهون، زيت، وشحوم): 2 ملي جم لكل لتر، أقصى تركيز للحمأة: 10000 ملي جم لكل لتر | ||||||||
| ظروف الغسيل العكسي والاختبار | ضغط الشفط: أقل من 0.05 ميجا باسكال، ضغط ماء الغسيل العكسي: 0.1 ميجا باسكال، اختبار ضغط الهواء: 0.1 ميجا باسكال | ||||||||

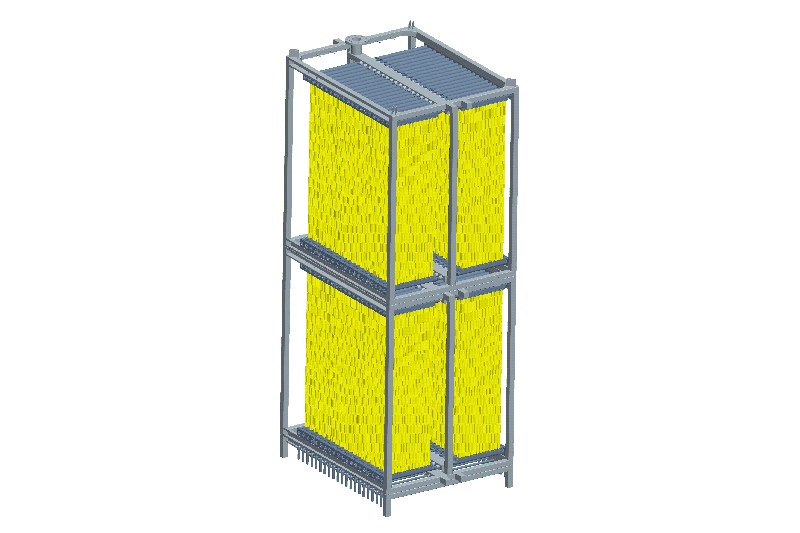

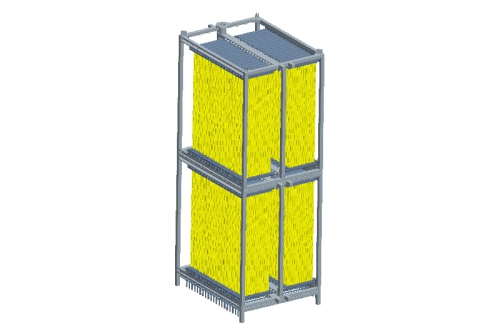

وحدات الأغشية1500-22P (طبقتين ، صف بطبقتين، مادة FRPP)
| الموديل | طول إطار الوحدة (التباعد 65 مم) | طول إطار الوحدة (التباعد 85 مم) | عرض إطار الوحدة | إرتفاع إطار الوحدة | إنتاج التصميم | المساحة الكلية | فتحة الخروج | فتحة الدخول | معدل التهوية |
| LF1500-22P-72 | 1625mm | 1965mm | 1395mm | 3700mm | 21.6m³/h | 1440m² | DN80 | DN80 | 266m³/h |
| LF1500-22P-80 | 1755mm | 2135mm | 24m³/h | 1600m² | 280m³/h | ||||
| LF1500-22P-84 | 1820mm | 2220mm | 25.2m³/h | 1680m² | 294m³/h | ||||
| LF1500-22P-88 | 1885mm | 2305mm | 26.4m³/h | 1760m² | DN100 | DN100 | 308m³/h | ||
| LF1500-22P-96 | 2015mm | 2475mm | 28.8m³/h | 1920m² | 336m³/h | ||||
| LF1500-22P-100 | 2080mm | 2560mm | 30m³/h | 2000m² | 350m³/h | ||||
| مادة إطار الوحدة | الخيارات: مادة البلاستيك FRPP (مسمار ربط وحلقة الرفع حسب الاختيار)، الفولاذ المقاوم للصدأ SS316 (II) ، الفولاذ المزدوج (III) | ||||||||
| طريقة التهوية | الخيارات: أنبوب تهوية الخط المستقيم القياسي (i)، ناشر الفقاعات الكبيرة (ii) (إرتفاع الإطار 3790 مم ناشر الفقاعات الكبيرة حسب الاختيار) | ||||||||
| بارامترات جودة المياه الخام | أقصى قياس للجسيمات: محتوى FOG أقل من 2 مم (دهون، زيت، وشحوم): 2 ملي جم لكل لتر، أقصى تركيز للحمأة: 10000 ملي جم لكل لتر | ||||||||
| ظروف الغسيل العكسي والاختبار | ضغط الشفط: أقل من 0.05 ميجا باسكال، ضغط ماء الغسيل العكسي: 0.1 ميجا باسكال، اختبار ضغط الهواء: 0.1 ميجا باسكال | ||||||||
